本篇博客将带来优雅的 Vscode 编写数字电路实验 / 计算机组成原理实验的 Verilog 一键式配置方案，让你编写代码全程远离 Vivado（新建工程还是要见一面的）

主要还是介绍一些名词和工具，读者看上去了哪些可以自己挑

image-20220319212215367

Vscode 插件

首先可能需要连接远程的 Vlab 服务器，这个时候需要使用 Vscode-remote 插件

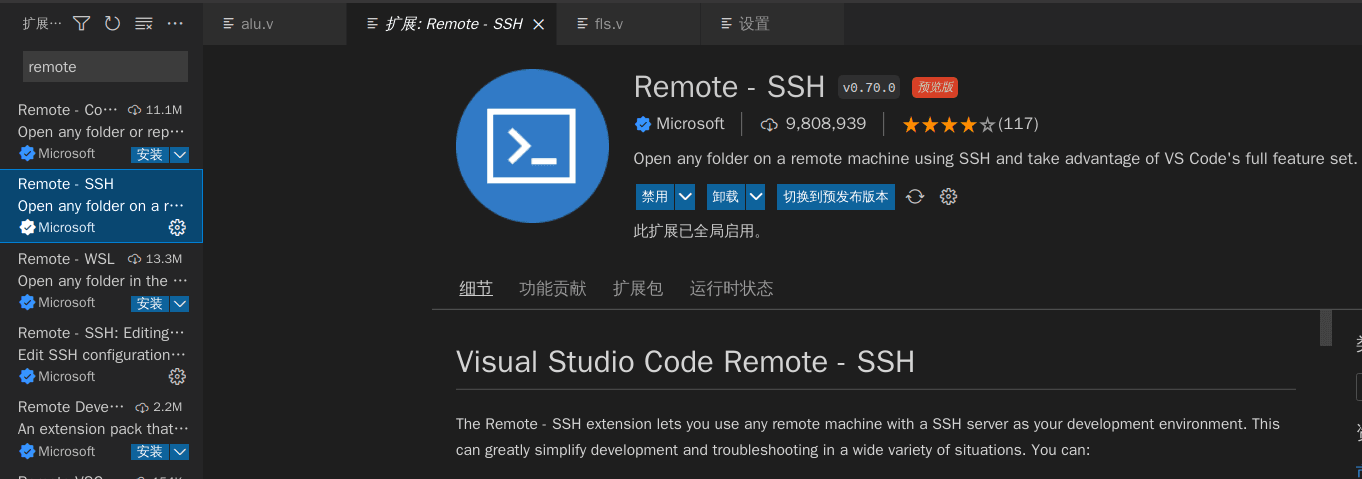

image-20220319212513260

这个插件主要作用就是能在本地通过 SSH 连接操作 Vlab 虚拟机

具体配置过程不再赘述，配置完之后可以很方便的浏览远程文件

image-20220319212941961

这个时候已经能愉快的在 Vscode 上写 Verilog 了，但是仅仅能写肯定不够，我们还需要一个 linter(检查语法) 还有一个 formatter(代码格式化)

这里推荐一个插件：Digital IDE

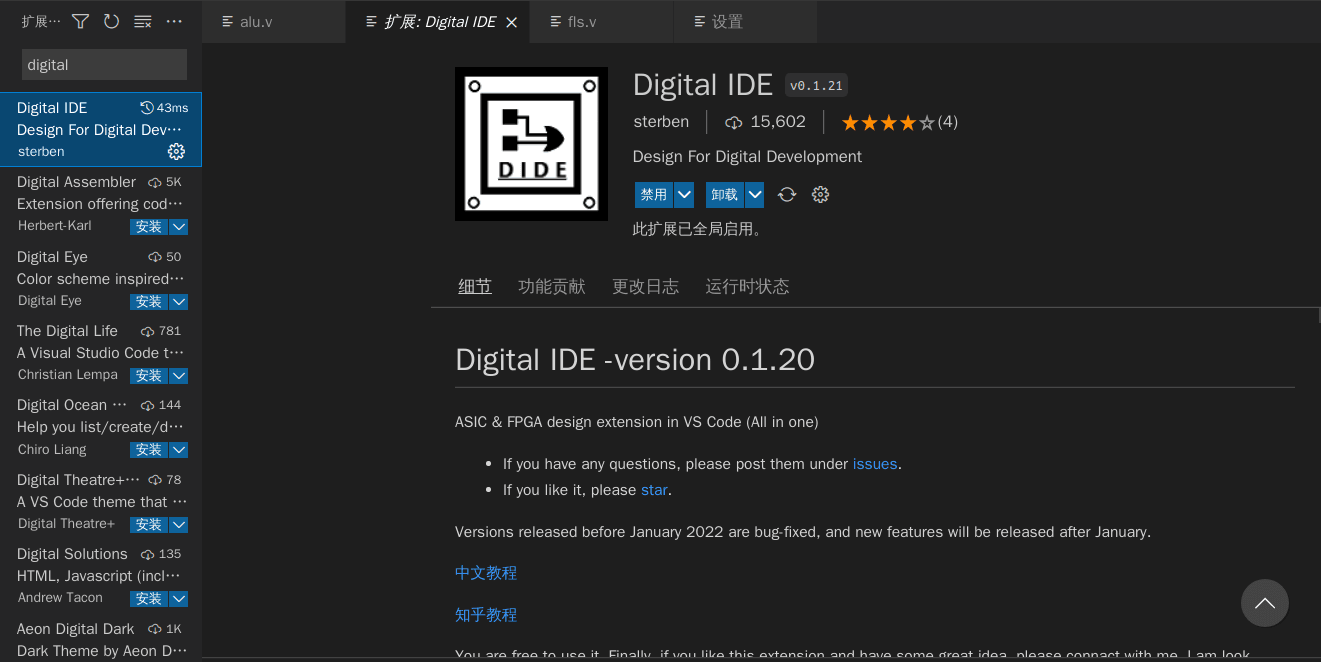

image-20220319212315831

插件来自 ysy-phoenix 的推荐，在此感谢

配置完之后应该已经默认有代码格式化和端口的各种提示信息了，上图的代码就是这个插件格式后的成果

但 linter 还需要额外配置，这里我们打开插件的设置：

image-20220319213207916

个人感觉 Verilator 更好用，当然 Vlab 虚拟机上默认是没有自带的，不过 Ubuntu 通过包管理器安装还是很方便的：

apt update				// 这一步为了确保软件包是最新的
apt install verilator	// 安装

两下就好了，之后写代码时一保存文件就可以自动帮你检查语法错误了：

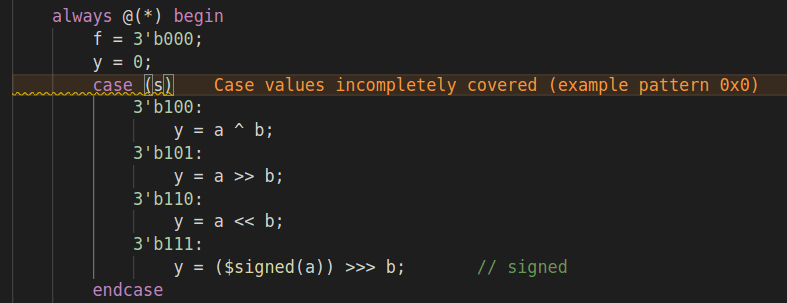

image-20220319213412728

（这里报错会显示在一行上是因为装了另一个插件 Error Lens，很美观，亲测好用）

干掉 Vivado 之仿真篇

仿真需要看波形，这个时候一个推荐是 gtkwave，Ubuntu 下同样通过包管理器安装即可

因为这个不能在没有图形界面的 Vlab 上运行，所以下文给出的仿真推荐都是配在本地环境的：

Icarus Verilog

大名鼎鼎的一个仿真工具，简称 iverilog, 如果你用 Ubuntu 的包管理器装它还会自动帮你装上 gtkwave（捆绑消费）

Digital IDE 自带了对于 Icarus Verilog 的快速仿真支持，见 它的文档

Verilator

这里还是要安利 Verilator，因为用它做仿真可以 不写 Verilog ，Verilator 会生成高层次的 C++ 代码模拟模块的行为，然后你只需要用 C++ 编写 top 模块进行测试就行了

很大的好处在于 C++ 作为高级语言很明显比 Verilog 的 testbench 写起来灵活

Ubuntu 包管理器装的版本比较旧，如果想要最新版可以自己下载它的 GitHub 仓库按照说明编译，不过这样就麻烦一点了

具体使用方式可以参考 这篇文章 ，对着复制粘贴就行

如果你发现 Vscode 找不到头文件 verilated.h ，那就找到这个设置（直接在 Vscode 的设置里搜索即可），路径添加以下两个中的一个（根据你自己的情况而定，自己看哪个目录能进，如果是包管理器装的应该是下面那个路径）

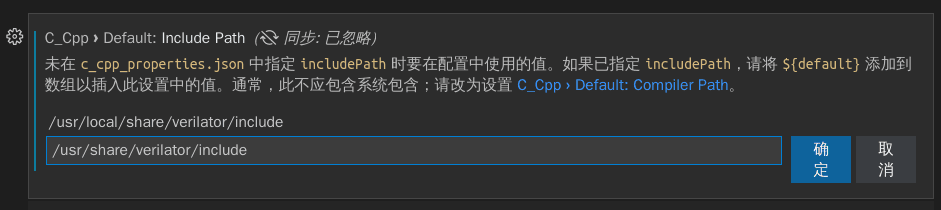

image-20220319214751930

然后就可以愉悦的编写 C++ 代码仿真了，以下是一个对 ALU 模块 100% 覆盖率的测试示例：

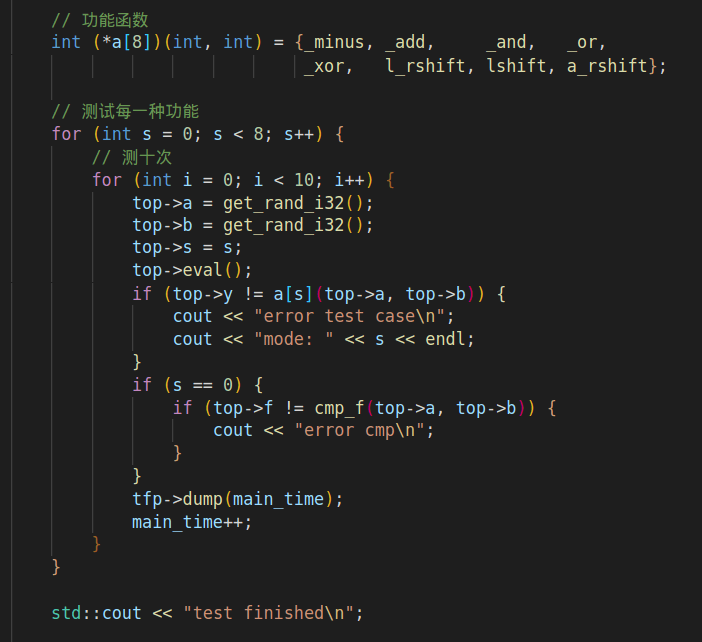

image-20220319215151766

根据上面那篇链接里教程的步骤，即可判断仿真结果是否正确，并生成波形

干掉 Vivado 之比特流

写完代码我们还需要 Vivado 这个工具人帮我们生成比特流

但每次打开 VNC 操作 Vivado 显然太过笨重，这个时候我们可以利用 Vivado 自带的 TCL 命令行工具来构建项目

这里直接贴一个 Vlab 能用的脚本（如果在本地跑可能需要一些修改）作者链接

#!/bin/bash

echo "Initiating project build ..."

ProjName=$(find . -type f -iname "*.xpr")
if [ -z "$ProjName" ]; then
    echo "xpr file not found. Exiting"
    exit 1
fi
echo "Found project file ${ProjName}."

echo "Creating build script ..."
cat - > automation_genbitstream.tcl << EOF
set_param general.maxThreads 2
open_project ${ProjName}

reset_run synth_1
launch_run synth_1
wait_on_run synth_1
open_run synth_1
# report_timing_summary
launch_run -to_step write_bitstream impl_1
wait_on_run impl_1
# open_run impl_1
# report_timing_summary
# report_utilization > utilization.txt

quit
EOF

cat - > wrapper.tcl << EOF
if {[catch {source automation_genbitstream.tcl} errorstring]} {
    puts "Error - $errorstring"
    exit 1
}
quit
EOF

cat - > build_remote.sh << EOF
#!/bin/bash

# source /extra/vivado2016/Vivado/2016.3/settings64.sh
source /opt/vlab/path.sh

if ! time vivado2019 -mode tcl -source wrapper.tcl; then
	grep --color=always "ERROR" vivado.log
fi
rm -f *.log *.jou
printf "\a"
EOF

echo "Running job ..."
bash build_remote.sh
echo "Build done."

rm automation_genbitstream.tcl wrapper.tcl build_remote.sh

放在和 xpr 文件同一个目录（也就是项目目录下即可）

怎么运行脚本这里不再赘述

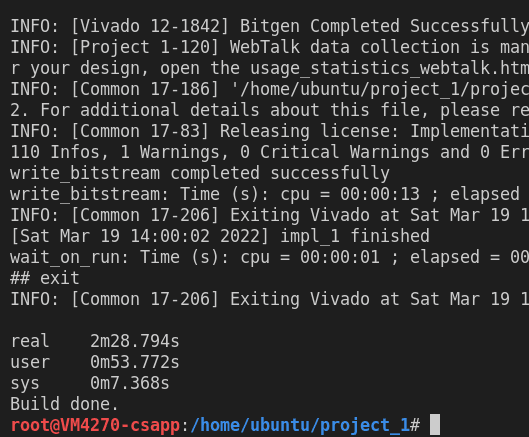

image-20220319220158821

可以很漂亮的在命令行里得到结果并看到各种 report

具体设置可以自己看脚本被注释掉的一些部分

至此我们成功构建了一套还算趁手的 Verilog 开发工具链
